Co sprawia, że ​​listwy zaciskowe są kluczem do bezpieczniejszych i wydajniejszych połączeń elektrycznych?

Bloki zaciskowesłużą jako podstawowe jednostki połączeniowe stosowane do zabezpieczania, organizowania i dystrybucji okablowania elektrycznego w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Ich głównym celem jest zapewnienie stabilności, bezpieczeństwa i łatwości konserwacji obwodów elektrycznych. W miarę jak systemy elektryczne stają się coraz bardziej złożone, zapotrzebowanie na niezawodne komponenty połączeniowe staje się jeszcze bardziej krytyczne.

Listwy zaciskowe zaprojektowano tak, aby uprościć okablowanie, ograniczyć błędy instalacyjne i zachować integralność systemu. Niezależnie od tego, czy są stosowane w maszynach, dystrybucji energii, sterownikach automatyki czy panelach przemysłowych, zapewniają bezpieczny punkt połączenia, w którym można włożyć i zacisnąć przewody. Ich struktura obejmuje korpus izolacyjny, przewodzące elementy metalowe i mechanizmy zaciskowe. Cechy te chronią obwody elektryczne przed poluzowaniem, wibracjami, przeciążeniami i wpływami środowiska.

Główne parametry produktu (format listy)

Profesjonalne zrozumienie złączek wymaga jasnego spojrzenia na ich specyfikacje. Poniżej znajdują się typowe parametry stosowane do oceny jakości i wydajności produktu:

• Napięcie znamionowe:250 V–1000 V w zależności od modelu

• Prąd znamionowy:5A–500A

• Zgodność rozmiaru drutu:AWG 26–AWG 2

• Materiał izolacyjny:Poliamid 66 (PA66) / Poliwęglan / Żywica fenolowa

• Odporność na temperaturę:-40°C do +125°C

• Typ montażu:Montaż na szynie DIN lub na panelu

• Materiał kontaktowy:Stop miedzi pokryty cyną lub niklem

• Metoda mocowania:Typ śrubowy, zacisk sprężynowy, wciskany, typ barierowy

• Odporność na ogień:UL94 V-0

• Wymagany moment obrotowy:0,4–2,5 Nm w zależności od typu

• Zgodność ze standardami:UL, CSA, IEC, CE

Zrozumienie tych parametrów pomaga określić, jak listwa zaciskowa zachowuje się przy różnych obciążeniach elektrycznych, wyzwaniach środowiskowych i warunkach instalacji. Wysokiej jakości materiały izolacyjne i trwałe konstrukcje zaciskowe są niezbędne dla długiej żywotności i większego bezpieczeństwa.

Dlaczego listwy zaciskowe wyróżniają się w zastosowaniach elektrotechnicznych?

Znaczenie listew zaciskowych wykracza poza proste połączenia przewodowe. Stały się niezbędne dla zwiększenia bezpieczeństwa, poprawy wygody i skrócenia przestojów związanych z konserwacją lub modernizacją systemu. AleDlaczegoczy branże w dużym stopniu opierają się na listwach zaciskowych?

Większe bezpieczeństwo w dystrybucji energii elektrycznej

Listwy zaciskowe zapobiegają przypadkowym zwarciom, poślizgowi przewodu i tworzeniu się łuku. Ich izolowana obudowa zmniejsza ryzyko porażenia prądem elektrycznym i zagrożenia pożarowego, co czyni je niezbędnymi w środowiskach wysokiego napięcia.

Ulepszona organizacja okablowania

Panele sterowania charakteryzują się schludnym i uporządkowanym okablowaniem, które ma kluczowe znaczenie dla rozwiązywania problemów i skalowalności. Listwy zaciskowe ułatwiają wielopoziomowe okablowanie, etykietowanie i grupowanie.

Krótszy czas konserwacji

Ponieważ umożliwiają łatwe odłączanie i ponowne podłączanie przewodów, technicy mogą szybciej i wydajniej wykonywać prace naprawcze lub modernizację sprzętu.

Wszechstronne zastosowania w różnych branżach

Listwy zaciskowe są szeroko stosowane w:

• Automatyka przemysłowa

• Panele dystrybucji zasilania

• Systemy transportu kolejowego

• Systemy energii odnawialnej

• Systemy sterowania HVAC

• Maszyny i robotyka

• Budowa systemów okablowania

Ich wszechstronność wynika z różnych dostępnych technologii mocowania. Bloki śrubowe zapewniają solidną wytrzymałość mechaniczną, natomiast bloki z zaciskami sprężynowymi lub wciskanymi zapewniają szybkie i niewymagające użycia narzędzi rozwiązania w zakresie okablowania.

Dlaczego jakość ich materiałów ma znaczenie

Wysokiej jakości stop miedzi zapewnia niższą rezystancję styku, zapobiegając przegrzaniu pod dużym prądem. Ognioodporna izolacja PA66 chroni obwody narażone na działanie ciepła, chemikaliów lub wibracji.

Dlaczego listwy zaciskowe zwiększają niezawodność połączonych systemów

W elektrotechnice pojedynczy luźny przewód może spowodować wyłączenie systemu lub poważną awarię elektryczną. Listwy zaciskowe zapobiegają temu ryzyku dzięki stabilnemu mechanicznemu zaciskowi i odpornym na korozję powierzchniom stykowym.

Jak działają listwy zaciskowe i jak są wykorzystywane w praktycznych zastosowaniach?

Bloki zacisków działają poprzez tworzenie bezpiecznego, przewodzącego interfejsu pomiędzy dwoma lub większą liczbą przewodów elektrycznych. Ich konstrukcja pozwala na umieszczenie przewodów w metalowym przewodniku i mocne zabezpieczenie za pomocą mechanicznego nacisku.

Jak działają listwy zaciskowe

1. Przygotowanie drutu:Zdejmij izolację z końca przewodu.

2. Wprowadzenie:Włóż drut do jednostki zaciskowej.

3. Mocowanie:Śruba lub sprężyna zaciskają się na przewodzie drutowym.

4. Przepływ prądu:Prąd elektryczny przepływa przez metalowy przewodnik wewnątrz bloku.

5. Dystrybucja:Dodatkowe obwody łączą się poprzez akcesoria mostkujące lub wiele zacisków.

Jak poprawiają wydajność elektryczną

Oferując niską rezystancję styków i stabilne ścieżki przewodzenia, listwy zaciskowe zmniejszają straty energii i nagrzewanie. Umożliwiają również równomierny rozkład mocy na wiele wyjść, co jest niezbędne w systemach sterowania.

Jak inżynierowie wybierają odpowiedni typ listwy zaciskowej

Wybór zależy od:

• Obciążalność elektryczna

• Środowisko instalacyjne

• Częstotliwość okablowania

• Dostępność miejsca na panelu

• Normy bezpieczeństwa

• Styl montażu

Na przykład bloki z zaciskami sprężynowymi są zalecane w środowiskach o silnych wibracjach, takich jak pociągi i maszyny przemysłowe. Bloki śrubowe pasują do stabilnych środowisk, które wymagają większej siły momentu obrotowego.

Jak listwy zaciskowe przyczyniają się do rozbudowy systemu

Panele elektryczne często wymagają modyfikacji w miarę skalowania systemu. Listwy zaciskowe umożliwiają dodawanie nowych obwodów bez konieczności zmiany okablowania całego panelu, co zapewnia długoterminową rozbudowę.

Jak przyszłe trendy kształtują rozwój listew zaciskowych

Przyszłe systemy elektryczne wymagają zwartej konstrukcji, wyższej wydajności i łatwiejszej instalacji. Trendy obejmują:

• Beznarzędziowa technologia połączeń Push-in

• Wyższa odporność na temperaturę

• Zwiększona obciążalność prądowa

• Inteligentne listwy zaciskowe z wykrywaniem sygnału

• Modułowe, wielopoziomowe systemy blokowe

• Bardziej ekologiczne materiały izolacyjne

• Ulepszone mechanizmy odporne na wibracje

W miarę globalnego rozwoju automatyki, energii odnawialnej i systemów cyfrowych technologie listew zaciskowych stale ewoluują, aby zapewnić szybsze, bezpieczniejsze i bardziej elastyczne okablowanie.

Jakie są najczęstsze pytania dotyczące listew zaciskowych? (Sekcja pytań i odpowiedzi)

P1: Jakie typy listew zaciskowych są najczęściej używane?

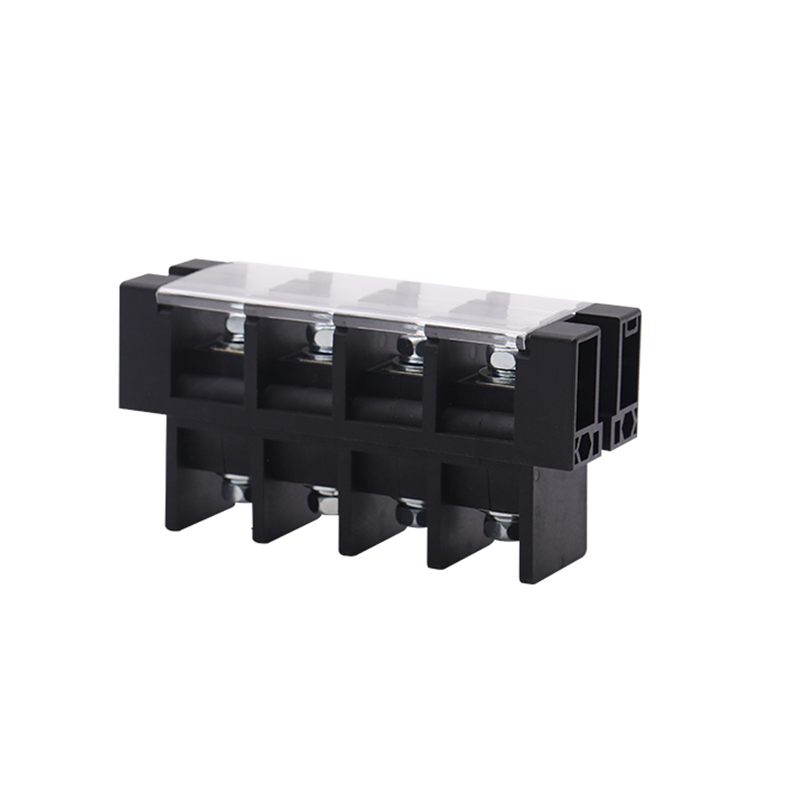

A:Główne typy to złączki śrubowe, złączki z zaciskami sprężynowymi, złączki wtykowe, złączki barierowe i złączki przelotowe. Typy śrubowe zapewniają dużą wytrzymałość mechaniczną, zaciski sprężynowe zapewniają szybkie okablowanie odporne na wibracje, typy wciskane umożliwiają instalację bez użycia narzędzi, typy barierowe izolują przewody dla bezpieczeństwa, a typy przelotowe ułatwiają połączenie przewód-przewód. Wybór zależy od obciążenia elektrycznego, warunków instalacji i wymagań konserwacyjnych.

P2: Jak wybrać właściwy rozmiar przewodu dla listwy zaciskowej?

A:Wybór rozmiaru przewodu musi odpowiadać zakresowi znamionowemu przekroju przewodu i obciążalności prądowej listwy zaciskowej. Używanie zbyt małych przewodów grozi przegrzaniem i spadkami napięcia, natomiast zbyt duże przewody mogą nie być dobrze dopasowane, co może prowadzić do złego mocowania i potencjalnej awarii systemu. Zawsze sprawdzaj zgodność AWG, grubość izolacji i materiał przewodnika zgodnie ze specyfikacjami bloku.

P3: Co powoduje awarię listwy zaciskowej i jak można temu zapobiec?

A:Typowe przyczyny to luźne połączenia, korozja, przeciążenia, wibracje i użycie niewłaściwego typu zacisku dla danego zastosowania. Zapobieganie polega na właściwym przyłożeniu momentu obrotowego, wyborze materiałów odpornych na korozję, zapewnieniu prawidłowych wartości znamionowych prądu, w razie potrzeby zastosowaniu bloków odpornych na wibracje i przeprowadzaniu regularnych kontroli konserwacyjnych. Wysokiej jakości materiały i precyzyjny montaż znacznie wydłużają żywotność produktu.

W jaki sposób listwy zaciskowe będą nadal kształtować przyszłe systemy elektryczne?

Listwy zaciskowe pozostaną niezbędne w światowej elektrotechnice i automatyce przemysłowej ze względu na ich zdolność do zapewnienia bezpiecznego, uporządkowanego i wydajnego okablowania. W miarę rozwoju sieci elektrycznych i rosnącego znaczenia niezawodności systemu, zapotrzebowanie na wysokowydajne listwy zaciskowe stale rośnie. Innowacje w technologii szybkozłączy, kompaktowej konstrukcji i zaawansowanych materiałach będą kształtować następną generację komponentów elektrycznych.

Wysokiej jakości listwy zaciskowe, takie jak te dostarczane przezmówię, zapewniają bezpieczeństwo, trwałość i wydajność we wszystkich zastosowaniach związanych z okablowaniem. Dla profesjonalnych rozwiązań inżynieryjnych i niezawodnych systemów połączeń,skontaktuj się z namiaby uzyskać więcej szczegółów produktu i pomocy technicznej.
