Dlaczego listwy zaciskowe do płytek PCB są niezbędne do zapewnienia niezawodnych połączeń elektrycznych?

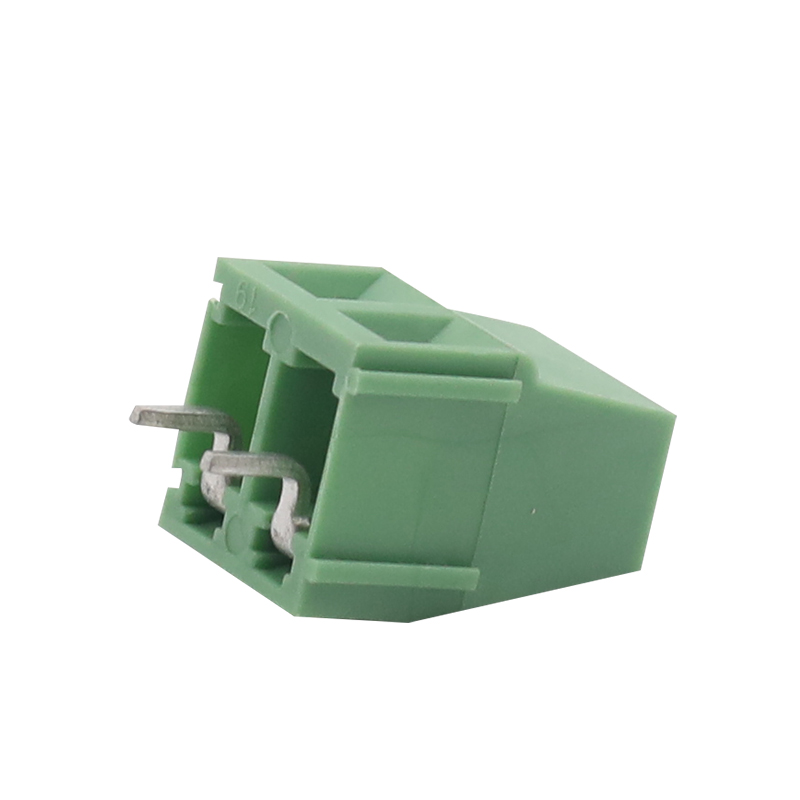

Listwy zaciskowe PCBto krytyczne komponenty nowoczesnych systemów elektronicznych, zapewniające bezpieczne i zorganizowane połączenia przewód-płytka w automatyce przemysłowej, dystrybucji energii, urządzeniach inteligentnych, systemach energii odnawialnej i elektronice użytkowej. Ten obszerny przewodnik omawia ich funkcje, strukturę, zalety, metody wyboru, typowe problemy, praktyki instalacyjne i przyszłe trendy, aby pomóc inżynierom, producentom i kupującym w podejmowaniu świadomych decyzji.
Spis treści
- 1. Zrozumienie listew zaciskowych PCB
- 2. Jak działają listwy zaciskowe PCB
- 3. Główne typy listew zaciskowych PCB
- 4. Materiały i konstrukcja
- 5. Kluczowe zalety
- 6. Typowe zastosowania
- 7. Jak wybrać odpowiednią listwę zaciskową do PCB
- 8. Typowe błędy popełniane przez kupujących
- 9. Wskazówki dotyczące instalacji i konserwacji
- 10. Listwa zaciskowa PCB a inne złącza
- 11. Trendy i innowacje branżowe
- 12. Często zadawane pytania
- 13. Wniosek
1. Zrozumienie listew zaciskowych PCB
Listwa zaciskowa PCB to złącze elektryczne przeznaczone do mocowania przewodów bezpośrednio na płytce drukowanej (PCB). Tworzy stabilne połączenie elektryczne pomiędzy okablowaniem zewnętrznym a obwodami elektronicznymi, upraszczając montaż, konserwację i rozwiązywanie problemów.
W przeciwieństwie do trwałych połączeń lutowanych, listwy zaciskowe PCB pozwalają użytkownikom szybko podłączać i odłączać przewody bez uszkadzania płytki drukowanej. To sprawia, że są niezwykle cenne w systemach wymagających częstej konserwacji lub wymiany podzespołów.
Złącza te są powszechnie spotykane w:
- Przemysłowe systemy sterowania
- Zasilacze
- Systemy bezpieczeństwa
- Sprzęt HVAC
- Urządzenia telekomunikacyjne
- Sprzęt do energii odnawialnej
- Elektronika samochodowa
- Produkty inteligentnego domu
Kluczowa funkcja:Listwy zaciskowe do płytek PCB zapewniają bezpieczne, zorganizowane i odporne na wibracje połączenia przewodów, redukując jednocześnie czas instalacji i złożoność konserwacji.
2. Jak działają listwy zaciskowe PCB
Bloki zacisków PCB działają poprzez zaciskanie przewodów w przewodzących zaciskach, które są montowane bezpośrednio na PCB. Prąd elektryczny przepływa z przewodu zewnętrznego przez metalowy przewodnik do płytki drukowanej.
Większość listew zaciskowych PCB wykorzystuje jedną z następujących metod mocowania przewodów:
| Metoda połączenia | Opis | Zalety |
|---|---|---|
| Zacisk śrubowy | Przewód zabezpieczony śrubami | Mocne i niezawodne połączenie |
| Zacisk sprężynowy | Nacisk sprężyny utrzymuje drut na miejscu | Szybki montaż i odporność na wibracje |
| Wciskane | Bezpośrednie połączenie wtykowe | Szybki montaż |
| Typ bariery | Izolowane bariery pomiędzy zaciskami | Zwiększone bezpieczeństwo |
Po podłączeniu listwa zaciskowa zapewnia ciągłą przewodność elektryczną, jednocześnie zabezpieczając przed przypadkowym poluzowaniem przewodu.
3. Główne typy listew zaciskowych PCB
Różne zastosowania wymagają różnych konstrukcji listew zaciskowych PCB. Zrozumienie dostępnych typów pomaga inżynierom w wyborze odpowiedniego rozwiązania.
Listwy zaciskowe PCB z otworami przelotowymi
Montuje się je poprzez wywiercone otwory w płytce PCB i lutuje po przeciwnej stronie. Oferują doskonałą wytrzymałość mechaniczną i są powszechnie stosowane w środowiskach o wysokich wibracjach.
Listwy zaciskowe PCB do montażu powierzchniowego
Konstrukcje do montażu powierzchniowego są mocowane bezpośrednio do powierzchni PCB, co wspiera zautomatyzowaną produkcję i kompaktowe układy.
Wtykowe listwy zaciskowe do PCB
Wersje wtykowe umożliwiają odłączanie złączy bez odłączania poszczególnych przewodów. Idealnie nadają się do urządzeń modułowych i szybkiej konserwacji.
Listwy zaciskowe do PCB kątowe
Konstrukcje pod kątem prostym oszczędzają przestrzeń w pionie i pomagają zoptymalizować układ obudów.
Wysokoprądowe listwy zaciskowe do PCB
Zaprojektowane do dużych obciążeń elektrycznych, bloki te charakteryzują się większymi przewodnikami i zwiększoną odpornością na ciepło.
Automatyka Przemysłowa
Niezawodna transmisja sygnału i trwała wydajność w warunkach wibracji.
Sprzęt zasilający
Bezpiecznie radzi sobie z wyższymi wymaganiami dotyczącymi napięcia i prądu.
Elektronika użytkowa
Kompaktowe konstrukcje obsługują mniejsze i inteligentniejsze produkty.
4. Materiały i konstrukcja
Wydajność listwy zaciskowej PCB zależy w dużej mierze od jej materiałów i konstrukcji.
| Część | Wspólny materiał | Zamiar |
|---|---|---|
| Mieszkania | Nylon PA66 | Odporność na ogień i izolacja |
| Dyrygent | Stop miedzi | Przewodność elektryczna |
| Platerowanie | Cyna lub nikiel | Odporność na korozję |
| Śruby | Stal | Mocowanie mechaniczne |
Wysokiej jakości materiały poprawiają wydajność elektryczną, stabilność termiczną i długoterminową trwałość.
5. Kluczowe zalety
Listwy zaciskowe do płytek drukowanych oferują znaczne korzyści producentom, instalatorom i zespołom konserwacyjnym.
- Łatwe okablowanie:Upraszcza instalację i wymianę kabli.
- Krótszy czas przestojów:Szybsza konserwacja i rozwiązywanie problemów.
- Bezpieczne połączenie:Mocne mechaniczne mocowanie drutu.
- Kompaktowa konstrukcja:Efektywne wykorzystanie przestrzeni PCB.
- Skalowalność:Dostępne w konfiguracjach wielobiegunowych.
- Bezpieczeństwo:Zapobiega przypadkowym zwarciom.
- Efektywność kosztowa:Zmniejsza koszty pracy montażowej.
- Elastyczność:Obsługuje różne rozmiary przewodów i napięcia.
Wielu inżynierów preferuje listwy zaciskowe do płytek drukowanych, ponieważ upraszczają one konserwację w terenie, zapewniając jednocześnie niezawodne działanie elektryczne przez długi czas pracy.
6. Typowe zastosowania
Listwy zaciskowe PCB są stosowane w niemal każdym nowoczesnym przemyśle elektrycznym.
Przemysłowe systemy sterowania
Fabryki polegają na listwach zaciskowych do czujników, przekaźników, sterowników PLC i systemów automatyki, w których odporność na wibracje i dostępność konserwacji mają kluczowe znaczenie.
Energia Odnawialna
Falowniki słoneczne i systemy energetyki wiatrowej wykorzystują listwy zaciskowe PCB do wydajnego przesyłania mocy i stabilnych połączeń w zmieniających się warunkach środowiskowych.
Sprzęt medyczny
Elektronika medyczna wymaga wysoce niezawodnych połączeń dla urządzeń monitorujących i systemów diagnostycznych.
Transport
W systemach kolejowych, pojazdach elektrycznych i stacjach ładowania zastosowano solidne listwy zaciskowe do zastosowań wysokoprądowych.
Inteligentne budynki
Systemy sterowania oświetleniem, urządzenia zabezpieczające i sprzęt HVAC zależą od zorganizowanych połączeń PCB.
7. Jak wybrać odpowiednią listwę zaciskową do PCB
Wybór właściwej listwy zaciskowej do PCB wymaga dokładnego rozważenia wymagań technicznych i środowiskowych.
| Czynnik wyboru | Dlaczego to ma znaczenie |
|---|---|
| Aktualna ocena | Zapobiega przegrzaniu |
| Napięcie znamionowe | Zapewnia bezpieczne działanie izolacyjne |
| Rozmiar drutu | Zapewnia odpowiednią kompatybilność |
| Rozmiar boiska | Wpływa na odstępy między płytkami PCB |
| Typ mocowania | Obsługuje wymagania dotyczące układu |
| Temperatura pracy | Zapewnia długoletnią trwałość |
| Ochrona Środowiska | Chroni przed kurzem i wilgocią |
Wybierając produkty na rynki międzynarodowe, kupujący powinni również zweryfikować certyfikaty, takie jak zgodność z UL, CE i RoHS.
8. Typowe błędy popełniane przez kupujących
Nieprawidłowy wybór listwy zaciskowej może prowadzić do kosztownych awarii, przegrzania lub problemów konserwacyjnych.
- Wybór niewystarczających wartości prądu
- Ignorowanie warunków środowiskowych
- Używanie niekompatybilnych rozmiarów przewodów
- Wybór materiałów niskiej jakości
- Niewłaściwy projekt odstępów PCB
- Ignorowanie wymagań dotyczących wibracji
- Pomijając międzynarodowe certyfikaty bezpieczeństwa
Dokładna ocena techniczna pomaga uniknąć problemów z niezawodnością i nieoczekiwanych przestojów.
9. Wskazówki dotyczące instalacji i konserwacji
Prawidłowa instalacja jest niezbędna do stabilnego działania i bezpieczeństwa elektrycznego.
Najlepsze praktyki instalacyjne
- Użyj odpowiedniego momentu obrotowego śrubokręta.
- Unikaj nadmiernego dokręcania śrub.
- Dokładnie zdejmij izolację przewodu.
- Zapobiegaj luźnym żyłom drutu.
- Postępuj zgodnie ze specyfikacją prądu i napięcia.
- Sprawdź jakość lutowania w modelach z otworami przelotowymi.
Zalecenia dotyczące konserwacji
- Okresowo sprawdzaj połączenia.
- Sprawdź, czy nie występują oznaki przegrzania.
- Poszukaj korozji lub przebarwień.
- W razie potrzeby dokręcić śruby.
- Regularnie czyść nagromadzony kurz.
Rutynowa kontrola znacznie wydłuża żywotność złączy PCB i minimalizuje awarie elektryczne.
10. Listwa zaciskowa PCB a inne złącza
| Funkcja | Blok zacisków PCB | Drut lutowany | Złącze zaciskane |
|---|---|---|---|
| Konserwacja | Łatwy | Trudny | Umiarkowany |
| Szybkość instalacji | Szybko | Powolny | Szybko |
| Możliwość ponownego użycia | Doskonały | Słaby | Dobry |
| Niezawodność | Wysoki | Wysoki | Wysoki |
Listwy zaciskowe do płytek PCB zapewniają doskonałą równowagę pomiędzy niezawodnością, łatwością serwisowania i wydajnością instalacji.
11. Trendy i innowacje branżowe
Wraz z ciągłym rozwojem elektroniki, technologia złączek PCB szybko się rozwija.
- Zminiaturyzowane projekty o dużej gęstości
- Technologia wciskania bez użycia narzędzi
- Zwiększona odporność na wibracje
- Inteligentna integracja monitorowania
- Wyższe wydajności prądowe
- Ulepszone materiały zmniejszające palność
- Produkcja przyjazna dla środowiska
Producenci opracowują także rozwiązania dla Przemysłu 4.0, pojazdów elektrycznych i systemów energii odnawialnej.
12. Często zadawane pytania
Jaki jest główny cel listwy zaciskowej PCB?
Jego głównym celem jest zapewnienie bezpiecznych i usuwalnych połączeń przewodów z płytkami drukowanymi.
Czy listwy zaciskowe PCB nadają się do ponownego użycia?
Tak. Większość listew zaciskowych do płytek drukowanych jest zaprojektowana do wielokrotnego podłączania i wyjmowania przewodów.
W jakich branżach najczęściej wykorzystuje się listwy zaciskowe do płytek drukowanych?
Szeroko korzystają z nich automatyka przemysłowa, systemy elektroenergetyczne, energia odnawialna, telekomunikacja, transport i elektronika użytkowa.
Jak wybrać właściwy prąd znamionowy?
Aby zapewnić bezpieczną pracę, wybierz listwę zaciskową o prądzie znamionowym wyższym niż maksymalne oczekiwane obciążenie systemu.
Co powoduje przegrzanie listwy zaciskowej?
Najczęstsze przyczyny to luźne okablowanie, nadmierny prąd, niewłaściwy rozmiar przewodu i niskiej jakości materiały przewodzące.
Czy listwy zaciskowe PCB mogą wytrzymać wibracje?
Tak. Zaciski sprężynowe i wysokiej jakości zaciski śrubowe zapewniają doskonałą odporność na wibracje.
13. Wniosek
Złączki zaciskowe PCB odgrywają kluczową rolę w zapewnianiu bezpiecznych, wydajnych i łatwych w utrzymaniu połączeń elektrycznych w niezliczonych branżach. Ich elastyczność, niezawodność i łatwość montażu sprawiają, że są niezastąpione w nowoczesnych systemach elektronicznych.
Niezależnie od tego, czy są stosowane w maszynach przemysłowych, sprzęcie wykorzystującym energię odnawialną, systemach transportowych czy elektronice użytkowej, wybór odpowiedniej listwy zaciskowej do PCB ma bezpośredni wpływ na wydajność, bezpieczeństwo i długoterminową niezawodność.
W miarę ciągłego rozwoju technologii zaawansowane rozwiązania w zakresie złączek PCB staną się jeszcze bardziej kompaktowe, inteligentne i wydajne, aby sprostać rosnącym wymaganiom rynku.
Ningbo San'an Electronic Technology Co., Ltd.specjalizuje się w niezawodnych listwach zaciskowych PCB przeznaczonych do zastosowań przemysłowych, komercyjnych i elektronicznych na całym świecie.
Nasz doświadczony zespół jest zaangażowany w dostarczanie stabilnej jakości, zaawansowanej produkcji i profesjonalnego wsparcia technicznego dostosowanego do wymagań Twojego projektu. Skontaktuj się z namijuż dziś, aby omówić potrzeby w zakresie złączek PCB i odkryć niezawodne rozwiązania połączeniowe dla Twojej firmy.
